發布時間：2021-09-15 瀏覽次數：3735人看過
優化液壓系統，增大液壓系統推力，優化出料時軟管震動，輸送高度提高30%，游刃應對高標號混凝土泵送要求 泵送系統，流線型料斗，合理的安裝傾角和更符合混凝土流動規律的料斗“S”管閥提高了混凝土的流動性和泵送效率。S閥大小襯套采用無油潤滑油軸承，潤滑效果優良，使用壽命長。

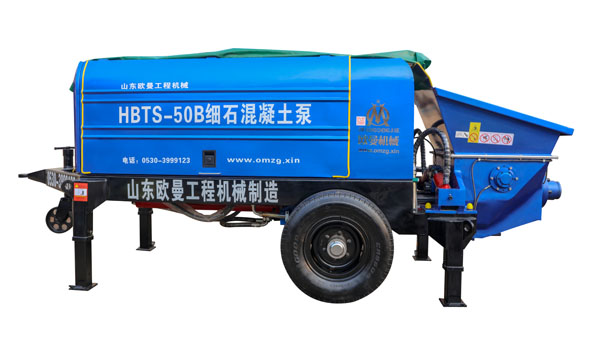

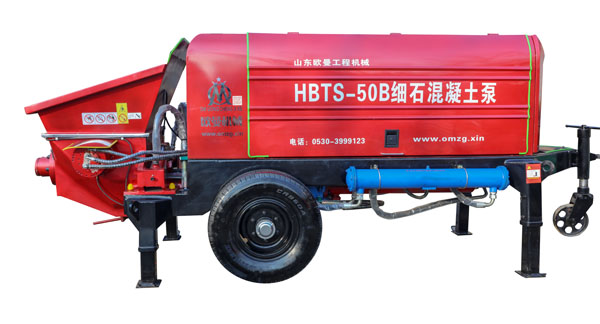

HBTS-50B細石混凝土輸送泵技術參數
|
項目 |
單位 |
參數 |
|
理論最大混凝土輸送量 |
m³/h |
50 |
|
理論最大混凝土輸送壓力 |
MPa |
13 |
|
液壓系統壓力 |
MPa |
32 |
|
液壓系統油路形式 |
|
開始系統 |
|
輸送缸缸徑/行程 |
㎜ |
∅175×1200 |
|
電機功率 |
kw |
55 |
|
電機額定轉速 |
r/min |
1480 |
|
料斗容積/上料高度 |
m³/㎜ |
0.7/1300 |
|
最大骨料允許 |
㎜ |
鋼管∅89 ∅30 鋼管∅108∅35 |
|
混凝土輸送管直徑 |
㎜ |
∅89/ ∅108 ∅125 |
|
砼塌落度 |
㎜ |
100-230 |
|
液壓油箱容積 |
L |
320 |
|
最大理論輸送距離水平/垂直 |
m |
800/200 |
|
潤滑系統 |
|
電動多點自動潤滑 |
|
外形尺寸（長*寬*高） |
㎜ |
5100*1400*1800 |
|
整機質量 |
㎏ |
3500 |
【產品詳情】50B
優化液壓系統，增大液壓系統推力，優化出料時軟管震動，輸送高度提高30%，游刃應對高標號混凝土泵送要求 泵送系統
1、 流線型料斗，合理的安裝傾角和更符合混凝土流動規律的料斗“S”管閥提高了混凝土的流動性和泵送效率。
2、 S閥大小襯套采用無油潤滑油軸承，潤滑效果優良，使用壽命長

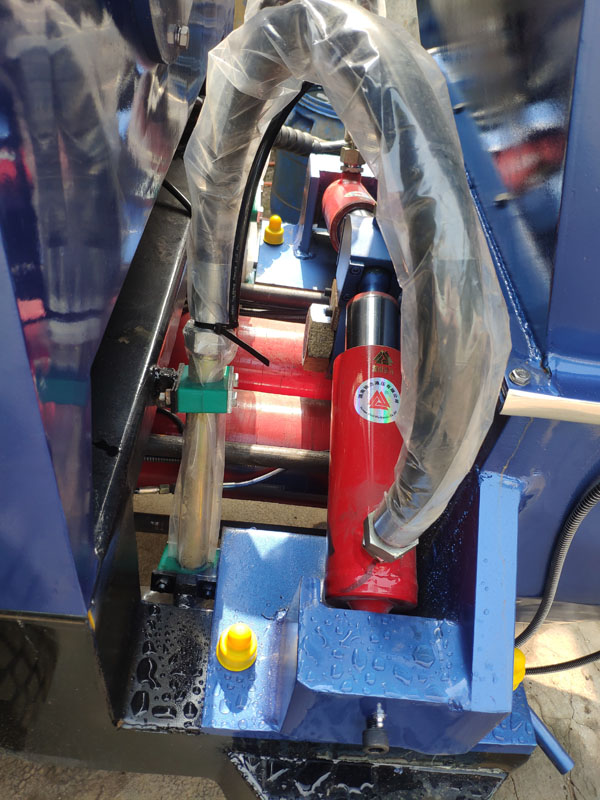

泵送系統
1、 采用大直徑、長行程主油缸，確保較高的出口壓力及較少的換向次數
2、 采用超大口徑、長行程輸送缸，確保輸送泵具有卓越的吸料性能及較少的磨損

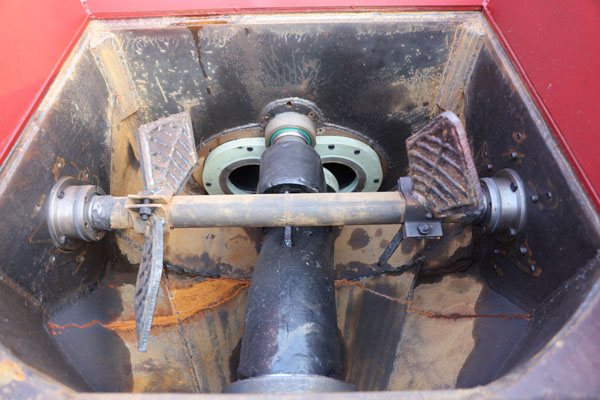

料斗技術
優化設計的料斗技術，能有效消除積料，保證混凝土輸送的連續性 S閥及攪拌機構采用專利技術的密封件，將液壓馬達與攪拌軸承座完全隔離，即使攪拌密封磨損漏漿，也不至于影響液壓馬達，同時采用大排量馬達，確保攪拌力矩足夠大，即使料況差的情況下也能正常攪拌不被卡死，S管采用進口耐磨焊條堆焊，其軸頭采用高強度合金剛滲氮處理，能避免軸頭斷裂現象發生。眼鏡板切割環采用耐磨硬質合金，大大挺高了使用壽命。 大功率攪拌馬達 大排量，大扭矩鋼球馬達強制喂料，在料差及堆料時也能正常攪拌，不被卡死，提高吸料性。
【專家快評】50B
加大砼缸，吸料更多，提高施工速度
整機重量：3500kg
功率：55kw
理論最大混凝土輸送量：50m³/h
【 適合工況】
適用于農建混凝土輸送，可滿足地下室混凝土大面積施工要求
